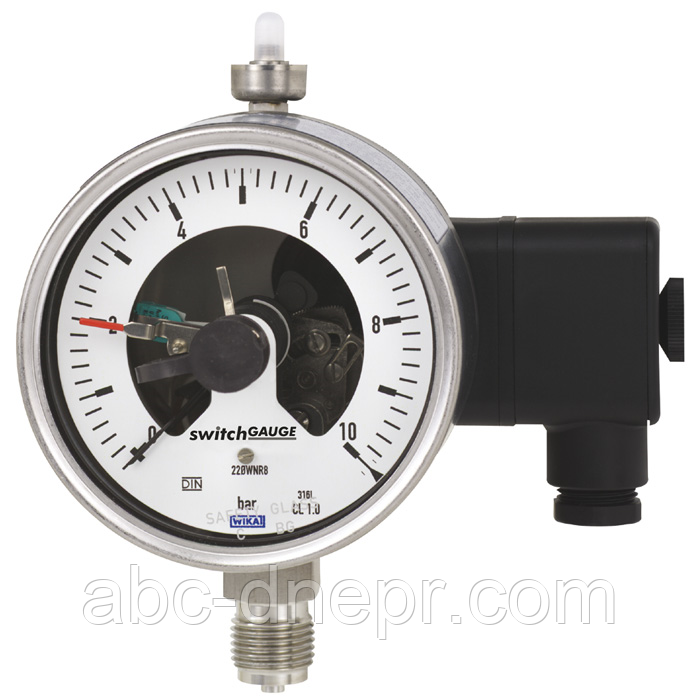

Манометр із трубкою Бурдона з електроконтактами PGS23.160

Застосування

• Керування та регулювання у технологічних процесах
• Контроль стану обладнання та комутація електричних ланцюгів
• Для газоподібних і рідких середовищ, які не мають високої в'язкості й не кристалізуються, а також для роботи в агресивному довкіллю
• Хімічна та нафтопихімічна промисловість, електростанції, гірські розробки, гальфові та морські установки, захист довкілля, машинобудування та будівництво

Особливості

• До 4 електроконтактів на прилад
• Є також виготовлення з гідрозаповненням корпусу для застосування в умовах високих динамічних навантажень або вібрації
• Прилади з індуктивними контактами для використання в небезпечних зонах
• Є прилади з електронними контактами для роботи з ПЛК
• Опціонально випускаються прилади в безпечному виконанні S3 відповідно до EN 837

Опис

Модель PGS23.1x0 switchGAUGE знаходить своє застосування в тих випадках, коли потрібно забезпечити локальну індикацію тиску процесу з одночасною комутацією ланцюгів.

Електроконтакти (електричні сигнальні контакти) замикають або розмикають ланцюги залежно від положення стрілки вимірювального приладу. Перемикаючі контакти регулюються в межах усього діапазону вимірювання (див. DIN 16085) і монтуються переважно під циферблатом, хоча іноді й над ним. Стрілка приладу (стрілка поточних значень) вільно переміщається в межах повної шкали незалежно від величини втоми.
Положення контрольної стрілки може регулюватися через скло за допомогою знімного регулювального ключа.

Електроконтакти з декількома групами можуть мати одну й ту ж утому. Спрацьовування контактів відбувається під час переходу стрілки значення втоми.

Манометр здійснюється відповідно до DIN 16085 і задовольняє всі вимоги відповідних стандартів (EN 837-1) і нормативів для локальної індикації робочого тиску резервуарів під тиском.

Перемикачі контактів можуть бути з магнітним підтисненням, геркони, індуктивні або електронні. Індуктивні контакти можуть використовуватися під час експлуатації в небезпечних зонах. Для комутації ланцюгів програмованих логічних контролерів (ПЛК) можуть використовуватися електронні контакти або геркони.
