Сифонна трубка для манометра

Застосування сифонної трубки для манометра

• Сифони захищають засіб вимірювання тиску від впливу різких стрибків дальнє та від високої температури вимірюваного середовища
• Сифон є охражним елементом для рідин, газів і парів
• Для прямого під'єднання до вимірювального приладу або для приєднання до запірного пристрою (кран або вентиль)

Особливості сифонної трубки для манометра

• Дизайн за DIN 16282 або за іншими промисловими стандартами
• Допустима температура до 400 °C
• Номінальне тиск до 160 бар
• Матеріали: сталь (1.0039, 1.0345) або неіржавка сталь (1.4571)

Опис сифонної трубки для манометра

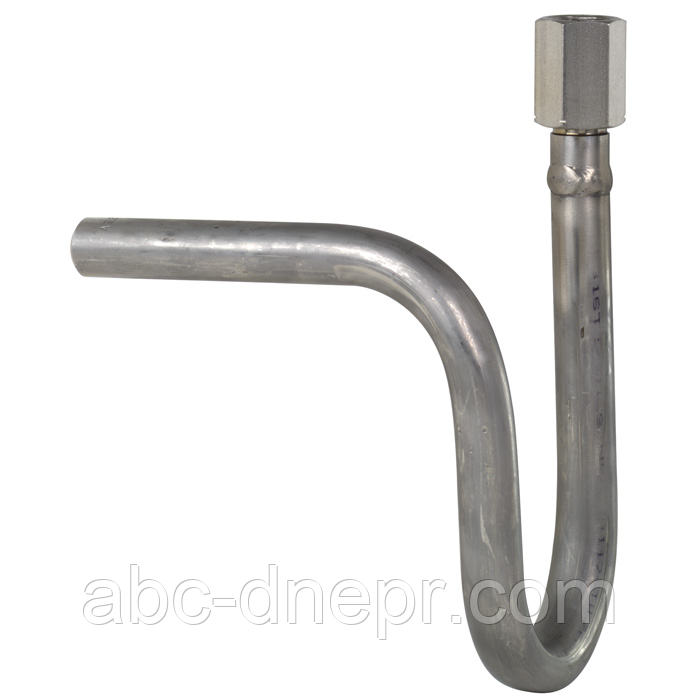

Сифонна трубка для манометра за DIN 16282 U-подібної форми (форми B) і форми труби виток (форми D) має зварне приєднання з боку приєднання до процесу та різь із боку приєднання засобу вимірювання тиску.

У виготовленні "за промисловими стандартами" також можливі моделі, що мають нарізне приєднання до процесу.

U-подібні сифонні трубки для манометра призначені для горизонтального відбору тиску, імпульсні трубки форми труба-витоків — для вертикального.

Усередині сифонної трубки для манометранакопичується конденсат, запобігаючи потраплянню гарячого вимірюваного середовища в засіб вимірювання тиску. Рекомендується під час монтажу вимірювальної лінії заповнювати трубку охолоджувальною роздільною рідиною.

• Різні різі приєднань
• Спеціальні трубки для високих температур і високого робочого тиску
• Матеріал: Монель
• 1.4571 неіржавка сталь, знежирена для кисню
• Сертифікат матеріалів 3.1 / 3.2
• Трубні перехідники для засобів вимірювання тиску, дивись типовий лист
