Тензометричний датчик для автомобільних, вагонних ваг виробництва Німеччина, є китайські аналоги

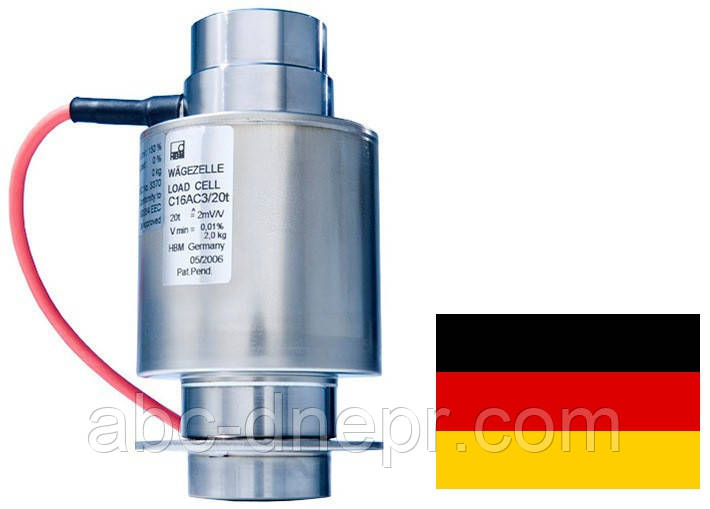

Тензодатчик HBM C16A-C3-20t
Короткий опис
- функція самовстановлення
- максимальне навантаження: 20 т... 400 т
- простота монтажа
- неіржавка сталь, лазерне зварювання, IP68
- поверка для комерційного застосування:
- до 5 000 делений (OIML R60)
- до 10 000 делений (NTEP class III LM)
- оптимізація для паралельного під'єднання з кутовою корекцією
- оптимізація для паралельного під'єднання за допомогою компенсації зміщеного навантаження
- відповідність вимогам ЕМС згідно з EN 45 501
- вибухобезпечне вироблення згідно з ATEX 95 (опціонально)
Технічні характеристики:
Номінальне навантаження (Еmax) |
20, 30, 40, 60, 100, 200 т |
Номінальна чутливість (РКП) |
2±0.002 мВ/В |
Клас точності |
С3(OIML R60 0.1, D1-C5) |
Баланс ножа |
±1% |
Температурне відхилення чутливості |
±0,02%/10 °C |
Температурне відхилення нуля |
±0,02%/10 °C |
Вхідний опір |
400±10Ω; 700±20Ω |
Вихідний опір |
352±З 352±5Ω(15м)(23м); 706±7Ω(25м) |
Опір ізоляції |
>5000МΩ |
Діапазон термокомпенсації |
-40...+40°С |
Діапазон робочих температур |
-50...+70°С |
Гранично допустиме навантаження |
150% Етах |
Руйнівне навантаження |
250% Етах |
Рекомендована напруга живлення |
10...12 В |
Максимальна напруга живлення |
15 В |
Клас захисту |
IР68 |
Матеріал корпусу: Легована сталь, неіржавка сталь |
|
Кабель: довжина: 8м(10т),12м(20-25т), 14м(30т),16м(30-35т); діаметр: 06 мм |
Габаритні розміри:
Схема під'єднання:
Датчик ваги C16A3C3/20T Київ, Харків, Дніпр, Одеса, Запоріжжя, Львів, Кривой Рог, Ніколаєв, Маріуполь, Вінниця, Херсон, Полтава, Чернігв, Черкаси Суми, Житомир, Каменське, Кропивніцький, Хмельницький, Рівно, Червці, Кременчуг, Тернополя, Івано-Франковськ, Луцк, Біла Церква, Краматорськ, Мелітополь, Нікополь, Слов'янський, Бердянськ, Северодонецьк, Павлоград, Ужророде, Лисичанська, Каменець-Подольський, Ковстовка, Олександрія, Конотоп, Умань, Бердічев, Бровари, Google, Артемовськ, Мукачево, Дрогозвичай, Нежин, Новоосківск, Червоноград, Симла, Покров, Калуш, Корост, Ковель, Рубежне Прилуки, Дружківка, Лозова, Стрий, Коломія, Новаград-Волинський, Енергодар, Родзинки, Димітров, Чорноморськ, Борісполь, Новатолінськ, Жовті Води, Лубни, Нова Кахівка, Фастов, Белгород-Днестровський, Комсомольск, Ромени, Ахтирка, Марган, Марган, Марган Шепетівка, Покров, Торецк, Першомайск, Міргорода, Незенськ, Котовск, Ірпень, Володимир-Волинський, Дубно, Каховка, Берислав, Боярка, Нетешин, Моск, Чугуев, Славута, Жмеринка, Самбор, Новопсків, Староконстатинів, Глухів, Авдеїв, Обухів, Токмак, Першомайський, Балаклея, Могилево-Подольський, Південний, Хуст, Синельниково, Куп'янськ, Добропольє, Костополь, Здолбунів, Переяслав-Хмельницький, Трускавець, Жашков, Чортковка, Новий Роздол, Сарни, Барвина, Золотоша, Хмельник, Виноги, Вишгород, Вишгород, Малін, лебідин, Гайсин, Канев, Геніческ, Славутіч, Волочі, Алечі, Мерефа, Казатин, Кролевець, Берегове, Золочев, Люботин, Селідо, Знаменка, Вольногорск, Броди, Яготин, Тростинець, Волноваха, Ладижин, Яремче, Красногра, Скадів, Гряс, Гряч, Порятувальна, Полонне, Кременець, Болехов, Сокаль, Кілія, Старобельськ, Ладижин, Пологи, Кременець, Геніческ, Сокаль, Курахово, Дніпроручне, Водоск, Надувальна, Долина, Стебник, Хвивалс, Красилсов, П'ятихатки, Рені, Бахач, Дергачіно, Вутіно, Калиновкаю, Балта, Дзвенігородка, Скадовськ, Сватово, Шполі, Новаукраїнка, Корсунь-Шевченковський, Долинська. Вияслав, Белопольє, Богодухов, Сквіра, Карлівка, Горіхов, Білозерське, Підміщене, Роздільна, Містеня, Берегани, Вугледар, Березань, путівль, Болград, Бар, Сваява, 56слав. Гуляйполе, Зміїв, Овроч, Верхньденднюск, Очаков, Киверці, Пір'ятін, Часов Яр, Волянськ, Дунаївці, рево-, Тальне, Арциз, Новий Буг, Тульчин, Гайворон, Гола Пристань, Носсовка, Жашків, Містощі, Васильневка, Каменка-Дневська, Берислав, Снігургиги, Сорги Райдуж, Бурштин, Рахів, Новорічній Северський, Камінка, Тетієв, Ніколаєв, Острог, Зеленодольськ, Хорол, Сторожинець, Корюковка, Білявина, Горняк, Українка, Нова Одеса, Містня, Кагарлик, Березно, Теребівля, Вин Рожище, Ялов, Жовква, Таоля. Міронування, Бершадь, Українськ, Збараж, Новогоиром, Узин, Світлодарск, Соледар, Баштанка, Мала Віска, Барвенково, Приморск, Мена, Глобіно, Гніван, Ічня, Баланка, Бучач, Лозвиця, Сновська, Бобринець, Неміц, Неміляки, Чіскінгієн, Бобровик, Соск, Соск Рідина, Ямполь, Борзна, Буринь, Камінка-Бугська, Гребенка, Христиновка, Таврійськ, Борщів, Хотин, Сільці, Помощена, Камінь-Каширський, Татарбунари, Погребіло, Мар'їнка, Болєхів, Зіньков, Ходов, Снізан, Деражня, Любомль, Вовкіл, Ноневодс, Раділів, Раділів, Сокиряни, Верховцовко, Заліщики, Перещіпіно, Андрушівка, Пустомити, Містеня, Тісмениця, Тячів, Семенівка, Дубровиця, Кодима, Іршова, Березівка, Анагняв, Монастирще, Липовець, Радеховик, Мостиска, Заводське, Горохів, Чоп, Застав, Тлумач. Теплодар, Лановці, Буск, Корець, Рогатин, Південно, Дубляни, Ржищов, Новаселиця, Ворожба, Косів, Почаїв, Рава-Руссська, Молочанкс, Яремче, Турка, Кіцмань, Перем'яни, Совіщене, Серина-Буда, Зборів, Хоростків, Остер, Шаргол, Копічинці, Ско, Соколя Судова Вишня, Галиц, Моршин, Монастириска, Вашоковці, Великі Мости, Дружба, Старий Самбор, Шумск, Вижня, Добромиль, Рудки, Хиров, Скалат, Комарно, Бібрка, Гліняни, Підгайци, Белз, Устилуг, Герца, Берестечко, Угня
Основні | |
---|---|
Виробник | HBM |
Країна виробник | Німеччина |
- Ціна: 20 000 ₴
